4+1數控橋切鋸帶挪料

圖片視頻

功能特性

<< 功能特性 >>

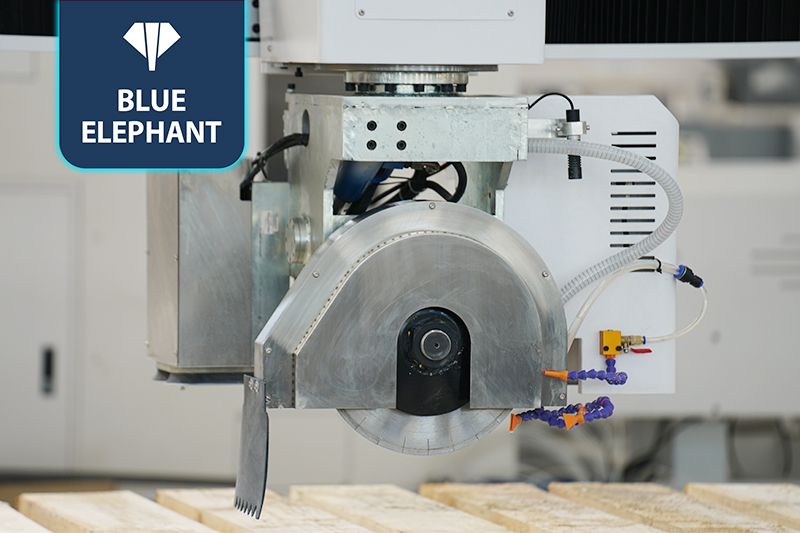

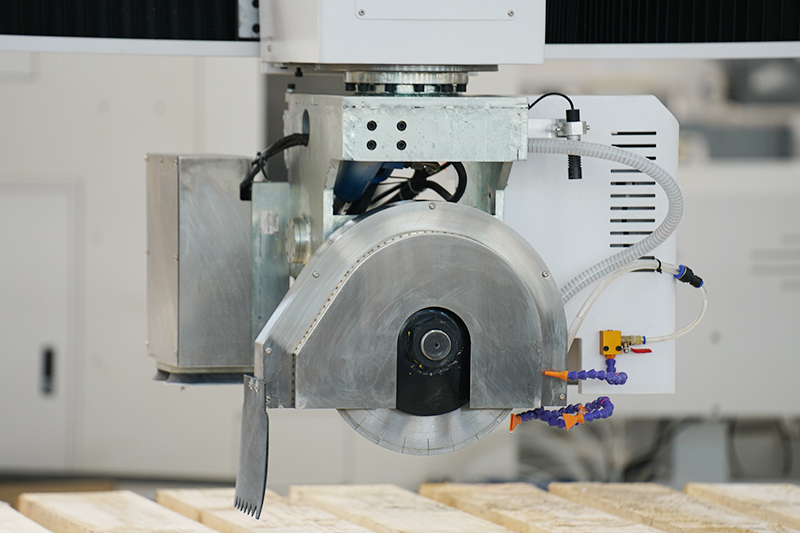

4+1數控橋鋸機配備液冷主軸，可與鋸片交替使用，大大提高生產效率。
4+1數控橋切機可實現橫切、豎切、斜角切割、菱形切割、圓形切割、橢圓切割、45°倒角、臺下盆、臺內盆切割等功能。
本機采用工業相機，可從系統預設的圖案中選擇您想要的圖案，設置邊長、角度等參數，規劃路徑，相機拍照，大大節省繪圖時間。
本機配備吸盤，可實現材料移動功能，避免誤割周邊材料。

產品參數

<< 產品參數 >>

工作行程3軸	32002000400mm
工作行程C 軸	±360°
工作行程A軸	0/45°
控制系統	5 軸系統
電機與驅動	伺服電機及驅動器
轉盤尺寸	3200×2000mm
翻轉角度	0-85°

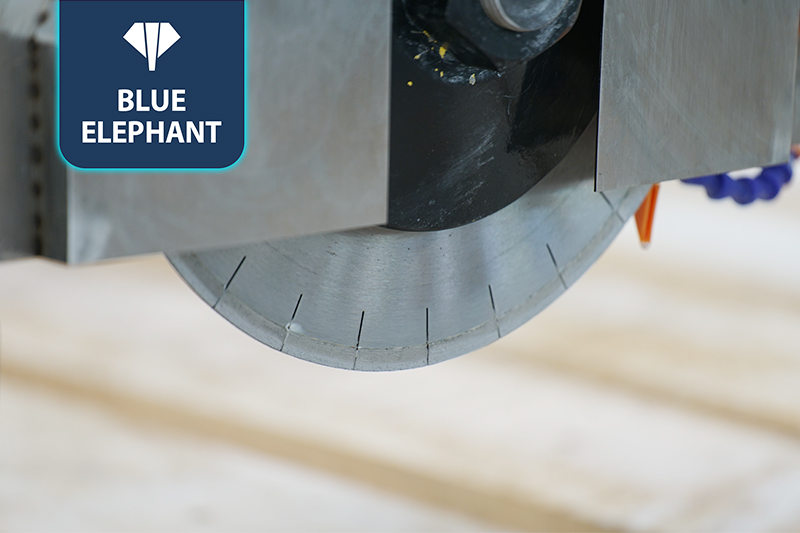

鋸片直徑	350mm
主軸轉速	24000rpm
電壓	380V,3p,50/60HZ
電機功率	15kw
電機轉速	3300rpm
機器尺寸	5.36m×3.3m×2.41m
